Recientemente asistí a talleres técnicos de bicicletas a través de la Asociación Profesional de Mecánica de Bicicletas (PBMA) donde recibí entrenamiento en un montón de cosas diferentes de muchas marcas diferentes. Constantemente pensaba "Apuesto a que puedo imprimir eso en 3D" y esta es la primera de varias cosas que publicaré que fueron inspiradas por estos seminarios.

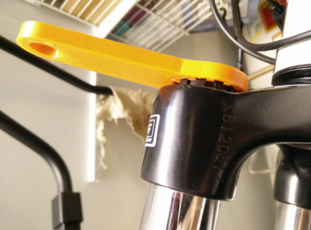

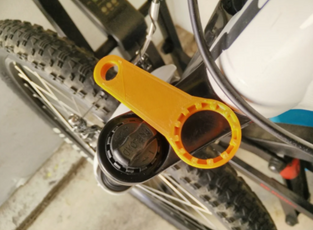

SR Suntour fabrica una amplia gama de horquillas, pero la mayoría de la gente ha visto sus horquillas en forma de las pesadas horquillas de acero como la XCT que se encuentran en muchas bicicletas de entrada, bicicletas de montaña, híbridos, etc. Anteriormente pensé que estos tenedores eran de muy baja calidad, pero eso no es justo, ni exacto. Resulta que son baratos, pero también tienen algunas características brillantes que los hacen completamente útiles. En particular, el diseño de los bujes es brillante, pueden ser removidos con un destornillador y rápidamente reemplazados. Para hacer este mantenimiento, necesitas la herramienta FAA122, que puedes ver en las fotos. Considerando que el FAA122 es de plástico, inmediatamente vi la posibilidad de imprimirlo, y en ese momento, convertirlo en un enchufe parecía la forma obvia de hacerlo.

La especificación del par de torsión en el enchufe es de sólo 10 Nm, y con tantos puntos de enganche en las ranuras, esta herramienta puede manejar eso fácilmente. Probablemente podría incluso imprimirlo con una unidad de enchufe de 3/8" y no tener problemas, pero la 1/2" es más fuerte ya que distribuye las fuerzas de la unidad en un radio mayor, reduciendo así la tensión en el enchufe.

Gracias a Jon Wells de Envelo por su ayuda en este proyecto!

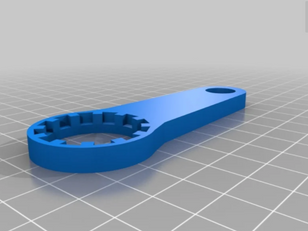

Fusión 360 F3D archivo incluido si quieres cambiar algo.

•  Formato de archivo 3D : F3D y STL
